精準把脈電路板健康:電路板紅外熱成像監測技術解析 |
[ 信息發布:本站 | 發布時間:2024-09-14 | 瀏覽:161次 ] |
電路板溫度紅外熱成像監測是一種高效、非接觸式的溫度檢測技術,廣泛應用于電子設備的故障診斷、性能優化及研發設計中。以下是對該技術的詳細解析:

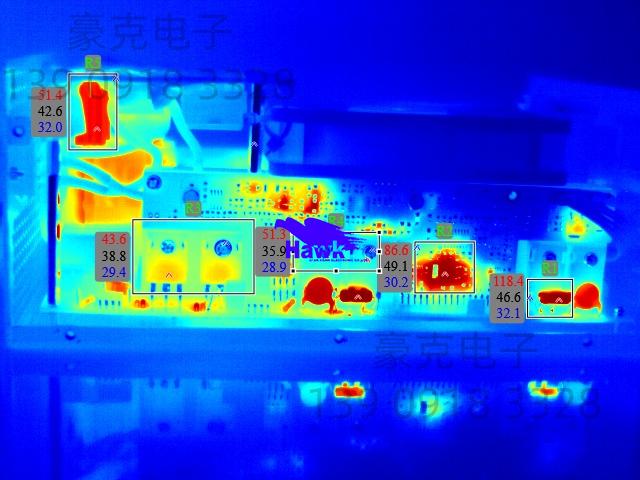

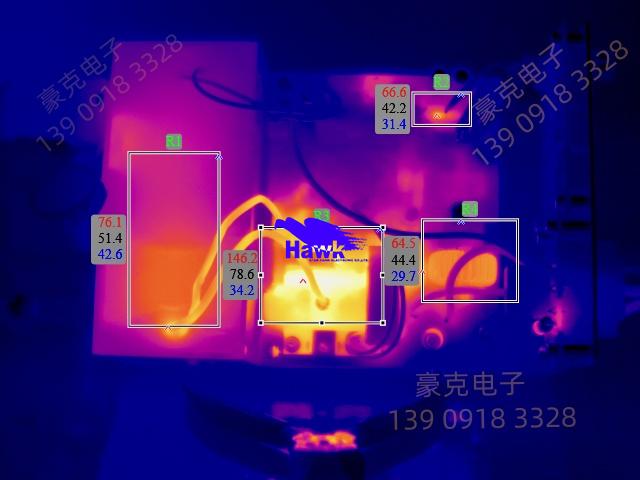

一、技術原理 紅外熱成像技術基于黑體輻射原理,任何物體都會(huì )根據其溫度的不同而對外輻射紅外能量。紅外熱像儀通過熱紅外敏感CCD對物體進行成像,能夠反映出物體表面的溫度分布圖像。這種技術能夠直觀地展示電路板上的溫度差異,從而幫助檢測人員快速定位故障點或優化電路設計。 二、應用場景 故障診斷:在電路板出現故障時,如短路、斷路或接觸不良等,故障點往往伴隨著溫度異常。紅外熱像儀能夠非接觸式地測量電路板上的溫度分布,通過對比正常與故障狀態下的熱成像圖,快速定位故障點。 性能優化:在電路研發過程中,紅外熱像儀可用于分析電路板上的熱量分布,幫助工程師優化電路設計,提高轉換效率、減少功耗并降低電路內部溫升,從而提高電路的可靠性和穩定性。 質量檢測:在生產線上,紅外熱像儀可用于對電路板進行質量檢測,確保電路板上的元器件在正常工作溫度下運行,避免因溫度異常導致的性能下降或損壞。 三、技術優勢 非接觸式測量:紅外熱像儀無需接觸電路板即可進行測量,避免了傳統接觸式測量可能帶來的干擾和損壞。 實時顯示溫度分布:紅外熱像儀能夠實時顯示電路板上的溫度分布圖像,使檢測人員能夠直觀地了解電路板的熱狀態。 高效便捷:紅外熱成像技術具有快速響應時間、高靈敏度和高清晰度等優點,能夠顯著提高檢測效率并降低勞動強度。
綜上所述,電路板溫度紅外熱成像監測是一種高效、非接觸式的溫度檢測技術,在電子設備故障診斷、性能優化及研發設計中發揮著重要作用。隨著技術的不斷發展和完善,該技術將在更多領域得到廣泛應用和推廣。 |
